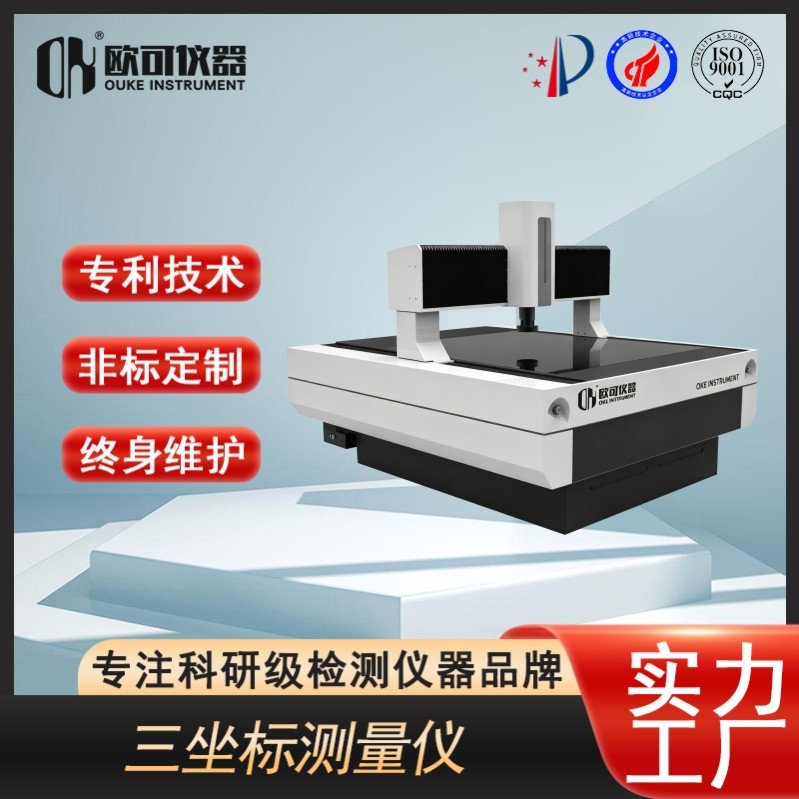

桥式三坐标测量仪是一种高精度的几何量测量设备，广泛应用于制造业的质量控制和产品检测。它通过在三个互相垂直的方向上移动探测系统，来精确获取工件表面各点的三维坐标，再通过软件计算出尺寸、形状和位置公差

工作原理

桥式三坐标测量机通常采用移动桥式或固定桥式结构。以最常见的移动桥式为例，其核心工作原理如下：

1. 机械运动系统：机器由花岗岩工作台和一个可在Y轴方向移动的“桥架"（即X轴横梁）组成。测量时，工件固定在工作台上，测头系统则沿着X、Y、Z三个轴精确移动，去触碰或扫描工件表面。

2. 位置反馈系统：每个轴上都装有高精度的光栅尺和读数头，分辨率可达微米甚至纳米级。当测头移动时，系统能实时读取并记录每个轴向上的精确位置。

3. 探测系统：安装在Z轴末端的测头是“感官"所在。当测头接触到工件表面时，会触发一个信号，系统随即锁存下该点的三维坐标值。现代测头功能多样，分为触发式（用于单点测量）和扫描式（用于连续采集大量数据点，构建复杂曲面）等类型。

4. 计算机与软件：硬件采集到的点云数据会被传输至计算机，由专用的测量软件（如PC-DMIS, CALYPSO等）进行处理。软件通过复杂的算法计算出工件的各项几何特征，并生成专业的检测报告。

整个流程是精密的机械结构、高分辨率的光栅反馈、灵敏的测头系统以及大的算法软件的协同工作，共同实现了微米级的精准测量。

核心组件

一台典型的桥式三坐标测量机主要由以下部分组成：

关键参数

选择合适的桥式三坐标测量机，需要关注其精度、测量范围和测头系统三大核心指标。

•


• 关键参数解释：

• 测量精度 (MPEE, MPEP)：是衡量其性能的核心指标，单位为微米（μm）。公式如 1.8 + L/300 μm，其中L为测量长度（mm）。数值越小，精度越高。例如，一台高精度设备的长度测量误差可能为 0.6 + L/500 μm。

• 测量范围 (X, Y, Z)：决定了能测量的最大工件尺寸。从小型模具到汽车发动机缸体，再到大型叶片，不同机型覆盖的行程范围差异很大。

• 测头功能：选择触发还是扫描测头，或是支持自动旋转的测头座，决定了设备的测量能力和效率。例如，部分高级测头支持自动更换测针和无极自动旋转，能大幅提升复杂工件的测量效率。

应用领域

桥式三坐标测量仪因其高精度和高通用性，已成为现代制造业中可或缺的质量控制工具。

• 汽车制造：测量发动机缸体、变速器壳体、白车身、精密齿轮等关键零部件的尺寸与形位公差。

• 航空航天：用于检测涡轮叶片、机翼蒙皮、整体叶盘等高价值复杂部件，确保其在端环境下的安全性与性能。

• 精密机械与模具：对模具、工装夹具、精密机械零件进行全尺寸检测和逆向工程，以优化设计和制造工艺。

• 3C电子与医疗：测量智能手机中框、精密医疗器械等小而精的部件。
