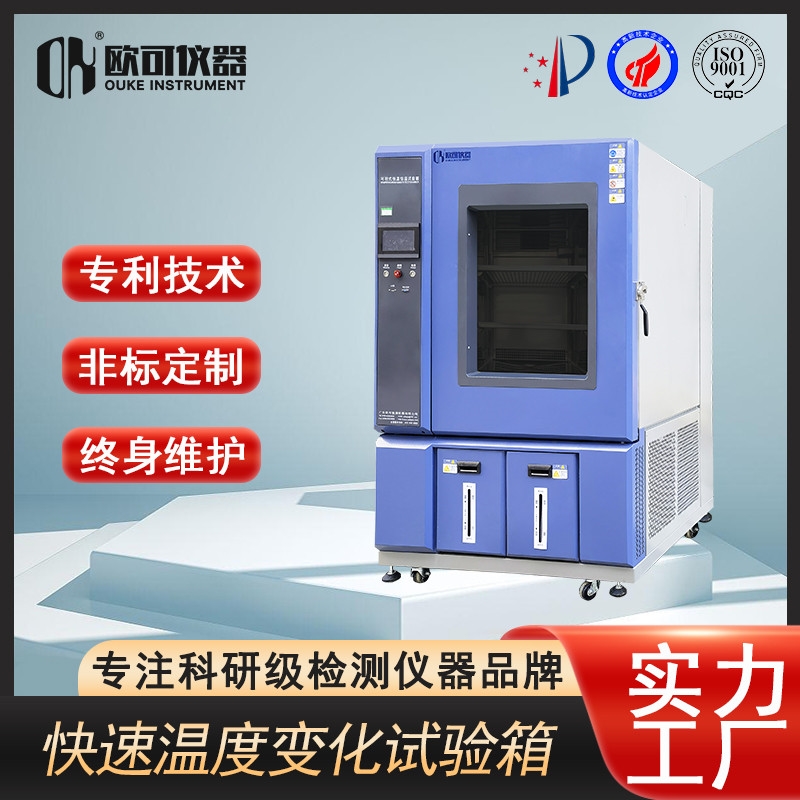

快速温变试验箱是一种能够在短时间内实现高变温速率的温度测试设备。它主要用于模拟产品在储存、运输和使用过程中遭遇的剧烈温度变化环境，以评估产品的可靠性、稳定性和潜在缺陷。

快速温变试验箱是一种能够在短时间内实现高变温速率的温度测试设备。它主要用于模拟产品在储存、运输和使用过程中遭遇的剧烈温度变化环境，以评估产品的可靠性、稳定性和潜在缺陷。

关键区分：它与普通的高低温试验箱主要区别在于 “变温速率"。普通箱的速率通常在1~3°C/min，而快速温变箱的速率通常从 5°C/min、10°C/min、15°C/min 甚至到 30°C/min 或更高。

主要应用

这种严苛的测试主要用于发现由“温度应力"引起的故障，尤其是：

1. 电子与电气产品：汽车电子、消费电子产品、通信设备、PCB板、IC芯片等。温度快速变化会导致不同材料膨胀收缩不均，引发焊点开裂、接触不良、性能漂移等。

2. 航空航天与国防：机载设备、卫星组件等需要承受从地面到高空，或不同地域间的端温差。

3. 汽车行业：测试车辆部件（尤其是新能源汽车的电池、电机、电控系统）在日夜温差、地域温差下的可靠性。

4. 材料研究：评估复合材料、塑料、金属等在热应力下的性能变化、疲劳和老化。

5. 发现早期缺陷：是一种高效的 HALT（高加速寿命试验）和 HASS（高加速应力筛选）中的核心设备，用于快速激发产品设计缺陷和生产瑕疵。




工作原理与系统特点

为了实现高速变温，其设计与普通试验箱有显著不同：

1. 强大的制冷系统：

• 通常采用复叠式制冷系统（双压缩机组），甚至多级复叠，以获得更低的温度和更大的制冷量。

• 压缩机功率远大于同等容积的普通试验箱。

• 液氮（LN2）辅助制冷：对于要求高变温速率（如>30°C/min）的场合，会采用液氮喷射制冷，实现近乎瞬时的降温。

2. 强大的加热系统：

• 采用大功率电加热器，通常为镍铬合金丝，功率密度高，能快速升温。

3. 优化的气流设计：

• 工作室内部通常有强力鼓风循环系统（大功率离心风机）。

• 精心设计的风道（如上部出风、下部回风）确保温度场均匀，并加速与样品的热交换。

4. 高效的热交换器：

• 蒸发器和冷凝器的面积更大，效率更高，以快速吸收或释放热量。

5. 精密控制系统：

• PID + 模糊逻辑控制，实现对变温过程的精确、稳定控制。

• 可编程设定复杂的温度变化曲线（温度、时间、速率、循环次数）。




关键性能指标与选型要点

当选择或评估一台快速温变箱时，需重点关注：

1. 温度范围：例如 -70°C ~ +180°C。范围越宽，技术难度和成本越高。

2. 变温速率（核心指标）：

• 平均变温速率：在整个温度范围内（如-55°C到+125°C）的平均速度。这是常用的标称值。

• 线性变温速率：在某一温度区间（如-10°C到+60°C）的实际线性速度。通常高于平均速率。

• 注意：速率标称需明确是“空载"还是“带载"（如带多少热负载测试物）条件下的数据。

3. 工作室容积：根据测试样品的大小和数量选择，需预留空间保证气流循环。

4. 温度均匀度与波动度：在高温和低温恒定时，箱内各点及控制点的温度偏差。国标通常要求均匀度≤2°C。

5. 负载能力：设备能处理的大样品热负载（发热功率）和重量。

6. 制冷方式：机械压缩制冷（适用于大多数情况）还是液氮制冷（适用于超高速率）。

7. 控制与记录系统：是否易于编程，数据记录是否完整，有无远程监控功能。




常见测试标准

设备设计和使用需遵循相关国际、国家或行业标准：

• IEC 60068-2-14： 环境试验 第2部分：试验 N：温度变化

• MIL-STD-810G/H： 方法 503.7 温度冲击

• GB/T 2423.22： 环境试验 第2部分：试验 N：温度变化

• JESD22-A104： 温度循环

• 各汽车厂商（如大众、通用、福特）及通讯企业（如华为、诺基亚）的内部测试标准。






注意事项

• 能耗高：由于功率巨大，快速温变箱是“电老虎"，运行成本较高。

• 热负载影响：测试样品的材质、重量、发热量会显著影响实际的变温速率。

• 维护复杂：复叠制冷系统比单机制冷系统更复杂，需要专业的维护。

• 安全操作：防止高温烫伤和低温冻伤。使用液氮时需注意防窒息。




快速温变试验箱是现代可靠性工程的“利器"，它通过施加强化的温度应力，在实验室内加速模拟数年甚至数十年的温度环境效应，帮助研发人员快速发现、改进设计缺陷，并用于生产环节筛选出早期故障产品，从而显著提升产品的质量和市场竞争力。在选择时，务必根据自身产品的测试要求（标准、速率、负载等）进行综合考量。
